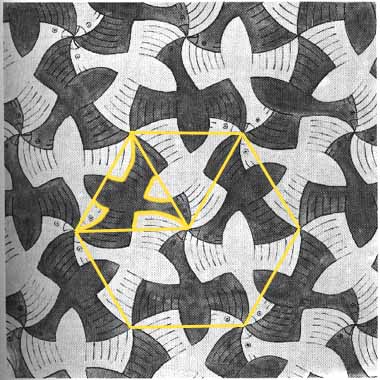

ROTAÇÃO E REFLEXÃO - TRIÂNGULO





All M.C Escher works © Cordon Art - Baarn - Holland
All rignts reserved. Used by permission.



Tente construir um mosaico movimentando os polígonos pelos pontos.

Verifique a técnica de construção utilizada

PASSO 1:Acompanhe pelo desenho. As linhas de construção devem ser escondidas.

  1. construir um triângulo equilátero, marcar o centro
  2. construir um polígono usando um vértice e o centro do triângulo (em vermelho, na figura)
  3. fazer uma rotação de 120° desse polígono com centro no vértice do triângulo (em vermelho, na figura).
  4. fazer uma rotação de 120° do segundo polígono com centro no vértice do triângulo (em vermelho, na figura).
  5. definir os polígonos e colorir formando a base para o mosaico.

PASSO 2:Acompanhe pelo desenho. As linhas de construção devem ser escondidas.

  1. construir a base para o mosaico.
  2. fazer uma simetrial axial nessa base, em relação a um dos lados do triângulo.
  3. fazer uma rotação de 120° dessa figura com centro no vértice do triângulo (em vermelho, na figura).
  4. fazer uma rotação de 120° dessa segunda figura com centro no mesmo vértice usado anteriormente (em vermelho, na figura).

PASSO 3:Acompanhe pelo desenho. As linhas de construção devem ser escondidas.

  1. construir a base para o mosaico.
  2. escolher um ponto no polígono que servirá para "mexer" o mosaico. Definir vetores de translação com uma extremidade nesse ponto
